Single Phase (단상) 액침냉각

개요

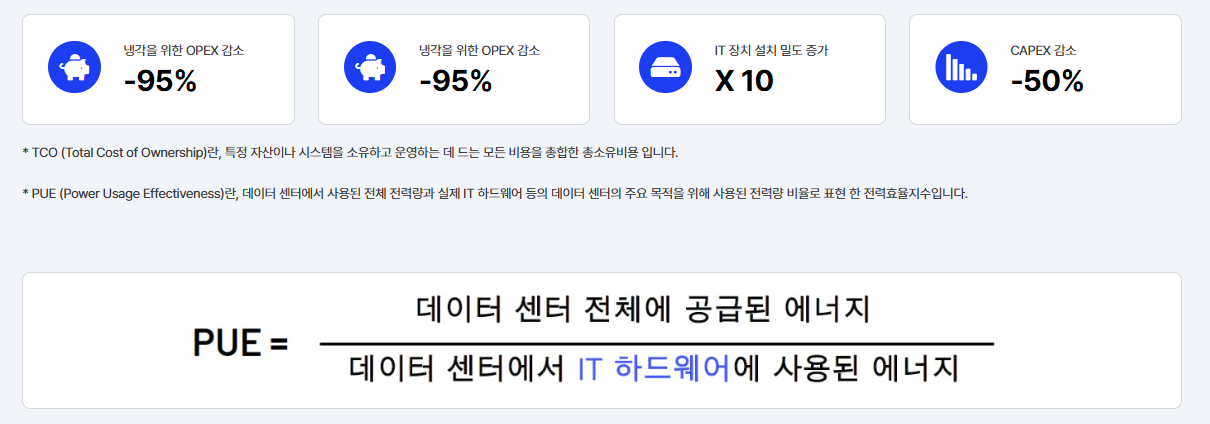

싱글페이즈(단상형) 액침냉각은 전자 장비를 특수 냉각유에 직접 담가 열을 식히는 방식입니다. 현재 전 세계 데이터센터의 평균 PUE는 여전히 2.0 수준으로, IT 장비 가동 전력만큼의 에너지가 냉각 등에 추가로 소비됩니다. 액침냉각은 냉각 전력을 획기적으로 줄여 운영 비용(TCO)을 절감하고 탄소 배출 문제를 완화하는 대안으로 주목받고 있습니다.

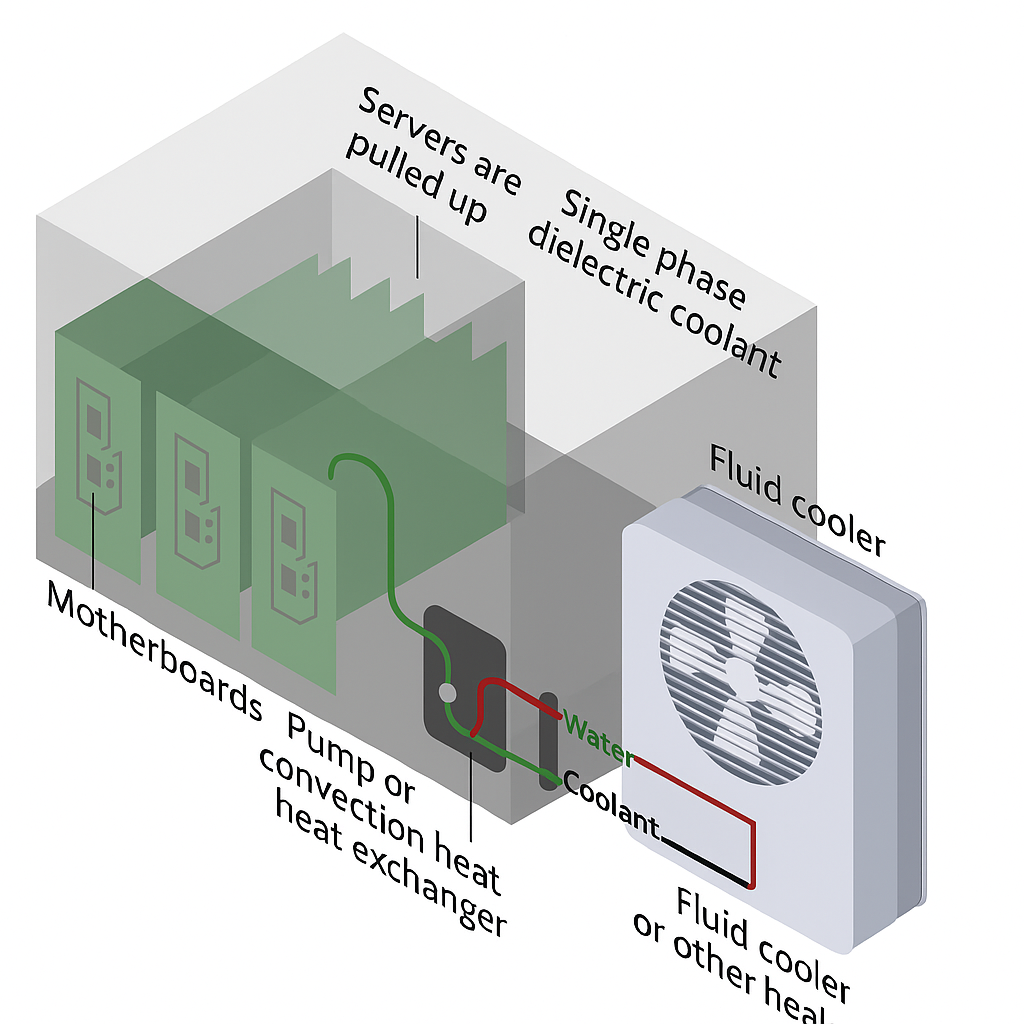

작동 원리

싱글 페이즈 방식은 냉각 액체가 기화되지 않고 항상 액체 상태를 유지하며 열을 전달합니다. IT 장비에서 발생한 열을 흡수한 액체가 내부 순환 시스템을 통해 냉각되며 다시 탱크로 순환합니다. 액체 증발이 거의 없어 관리가 용이한 ‘개방형 수조’ 구조를 적용할 수 있는 것이 특징입니다.

단점 및 제약 사항

• 유지보수 번거로움: 수리/교체 시 냉각유가 묻은 장비를 꺼내 세척 과정이 필요할 수 있습니다.
• 무게 및 설치 하중: 냉각유로 인해 바닥 하중(Floor Loading) 부담이 증가합니다.
• 냉각 효율 한계: 투 페이즈 대비 열전달 효율이 낮을 수 있어 고발열 환경에서는 순환/열교환 설계 최적화가 필요합니다.
• 오염 및 호환성: 고무 실링/케이블 피복 등과의 화학적 호환성 검토가 필수입니다.

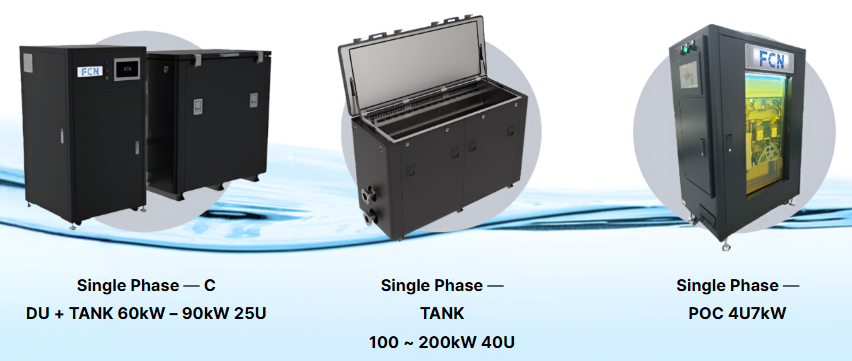

시스템 구성 예시

단상 액침냉각의 대표 구성 예시입니다(용량/포맷은 프로젝트에 따라 달라질 수 있음).
