상세내용

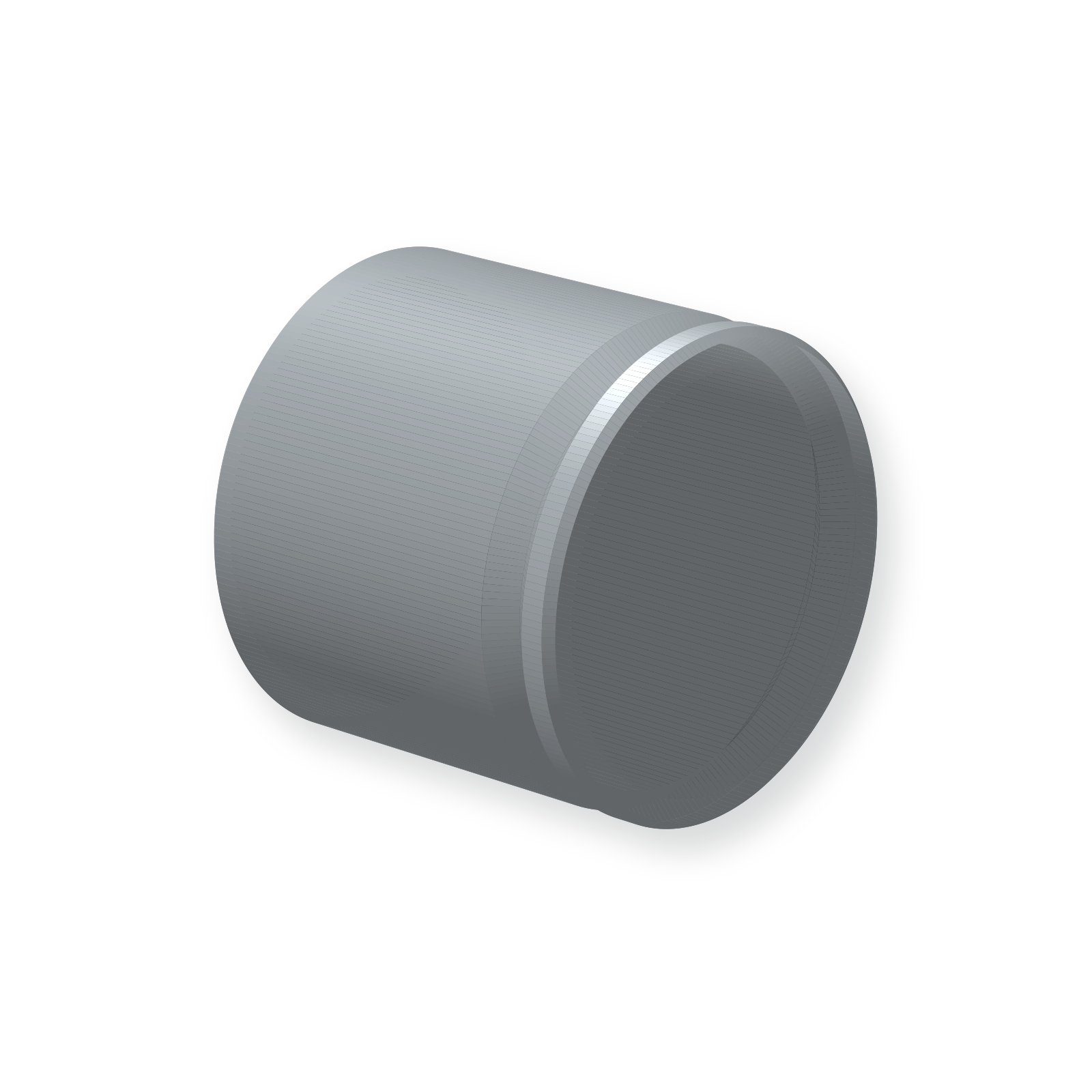

IMK-CLAMP02는 EPDM 호스와 UQD02 사이즈 퀵 커넥터의 안정적인 체결을 위해 설계된 SUS304 크림핑 슬리브입니다.
정밀 가공된 슬리브 구조로 균일하고 견고한 크림핑 작업을 지원하며, 호스 연결부의 이탈과 누설 위험을 줄여줍니다. 내식성이 우수한 SUS304 소재에 어닐링 처리를 적용하여 안정적인 가공성과 체결 성능을 제공합니다.
주요 제원
- 외경: Ø16.5 ±0.10 mm
- 홈 바닥 직경: Ø14.8 ±0.10 mm
- 내경: Ø13.8 +0.10/0 mm
- 전체 길이: 15 ±0.20 mm
- 홈 각도: 90° ±1°
- 모서리 가공: C0.3 ±0.10
- 재질: SUS304, Annealed
사양 및 특징
- EPDM 호스용 크림핑 슬리브
- UQD02 사이즈 퀵 커넥터 적용
- 내식성이 우수한 SUS304 소재
- 균일한 크림핑과 안정적인 호스 고정
- 호스 키트 조립 및 유지보수에 적합
- 고객 사양에 따른 맞춤형 제작 가능
실제 적용 전 호스 외경, 커넥터 형상 및 크림핑 조건을 반드시 확인해 주십시오.
