Hose (EPDM, etc.)
Components
이미지를 클릭하면 크게 볼 수 있습니다
상세내용

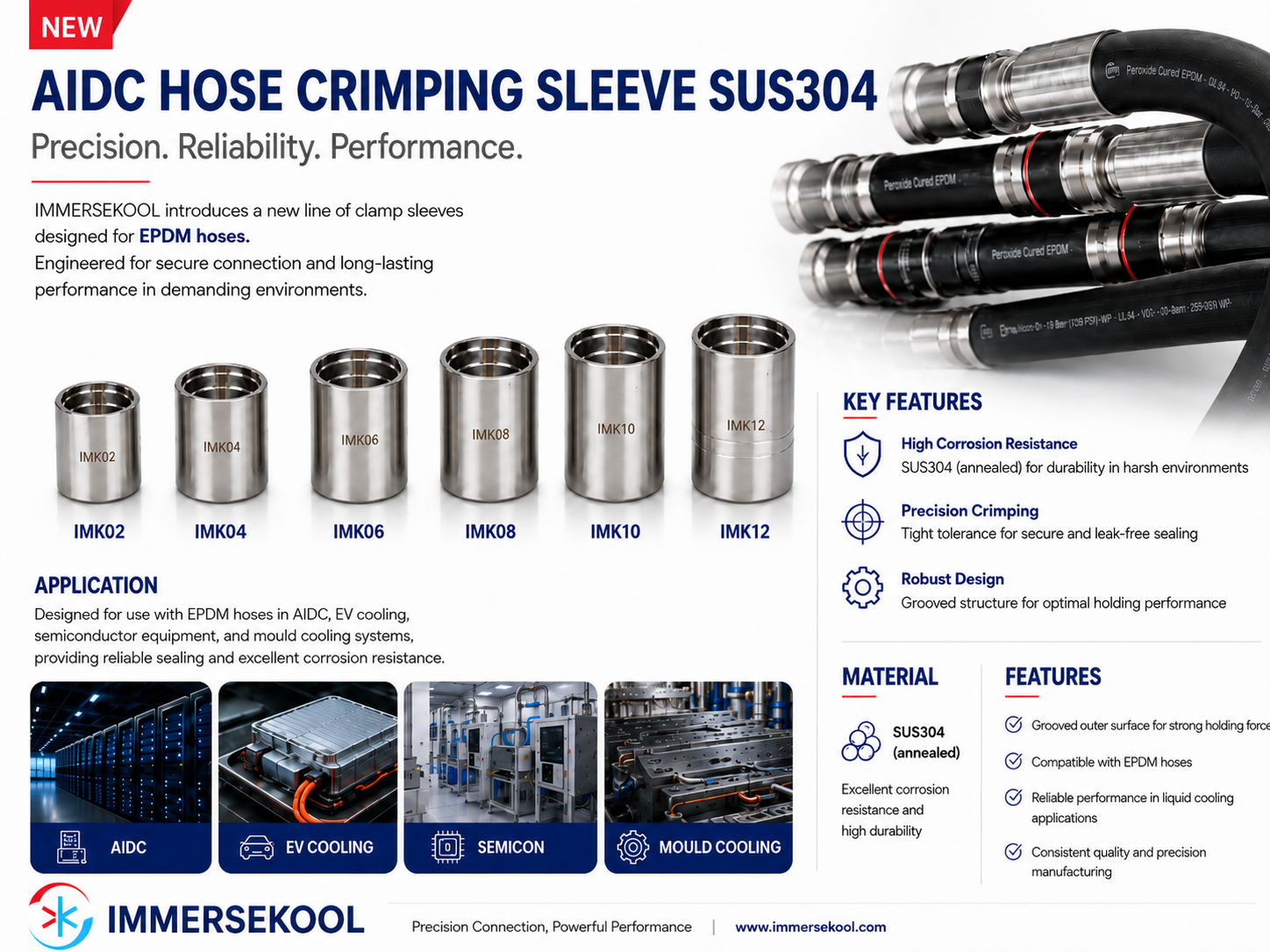

| Part No. | Hose Size | Outside Diameter | Groove Root Diameter | Inside Diameter | Length |
|---|---|---|---|---|---|
| IMK02 | 1/4 inch | Ø16.5 ±0.10 mm | Ø14.8 ±0.10 mm | Ø13.8 +0.10 / 0 mm | 15 ±0.20 mm |
| IMK04 | 3/8 inch | Ø20.5 ±0.10 mm | Ø18.8 ±0.10 mm | Ø17.8 +0.10 / 0 mm | 20 ±0.20 mm |
| IMK06 | 1/2 inch | Ø26.5 ±0.10 mm | Ø24.8 ±0.10 mm | Ø23.8 +0.10 / 0 mm | 22 ±0.20 mm |
| IMK08 | 5/8 inch | Ø29.5 ±0.10 mm | Ø27.8 ±0.10 mm | Ø26.8 +0.10 / 0 mm | 31 ±0.20 mm |
| IMK10 | 3/4 inch | Ø34.5 ±0.10 mm | Ø32.5 ±0.10 mm | Ø31.5 +0.10 / 0 mm | 37 ±0.20 mm |
| IMK12 | 1 inch | Ø41.5 ±0.10 mm | Ø39.5 ±0.10 mm | Ø38.5 +0.10 / 0 mm | 46 ±0.20 mm |
