Cold Plate
Components
이미지를 클릭하면 크게 볼 수 있습니다
상세내용

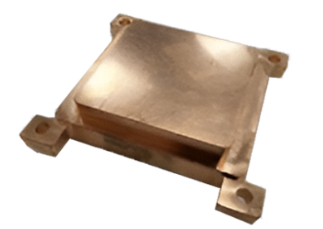

- 구조적 특징: PSB (Pillar-Suspended Bridge) 디자인은 냉각판 내부에 기둥(Pillar) 구조를 활용하여 유체의 흐름을 최적화하고 구조적 안정성을 높인 방식입니다.
- 재질: 전체가 **구리(Copper)**로 제작되어 열전도율이 매우 뛰어나며, 소형 폼팩터 내에서 효율적인 열 방출이 가능합니다.
- 성능 분석: 약 75.6W 급의 발열량을 처리하도록 설계되었습니다. 앞서 언급된 CPU용 콜드 플레이트(385W~400W)에 비해 낮은 전력 범위용으로, 주로 칩셋(Chipset), FPGA 또는 고성능 네트워크 스위치 소자 냉각에 적합합니다.
- 운용 특성: 5.82 psi(@1.0 LPM)의 상대적으로 높은 압력 강하 값을 가지고 있어, 정밀하고 밀도 높은 냉각 경로를 통해 열을 제거함을 알 수 있습니다.
| 항목 (Item) | 한글 설명 (Korean) | 영어 설명 (English) |
|---|---|---|
| 제품 유형 | 기둥 현수교형 콜드 플레이트 (PSB) | Type: Pillar-Suspended Bridge (PSB) |
| 기본 재질 | 구리 | Base Material: Copper |
| 크기 | 77.077.019.16mm (스위블 조인트 포함) | Dimension: 77.077.019.16mm (w/ swivel joints) |
| 질량 | 517 g | Mass: 517 g |
| 성능 (냉각) | 75.6W | Performance: 75.6W (Heat Dissipation) |
| 열저항 | R-ca = 0.052°C/W | Thermal Resistance: R-ca = 0.052°C/W |
| 압력 강하 | 1.0 LPM 기준 5.82 psi | Pressure Drop: 5.82 psi @1.0 LPM |
